電子秤芯片--CSU18MX88

CSU18MX88 是一個帶 24bit ADC 的 SOC，內置 8k×16 位 MTP 程序存儲器、128 字節 EEPROM 和 896字節數據存儲器。

產品描述
規格參數
尺寸圖
資料下載

CSU18MX88 是一個帶 24bit ADC 的 SOC，

內置 8k×16 位 MTP 程序存儲器，

128 字節 EEPROM，

896字節數據存儲器。

高性能的 RISC CPU
8 位 MCU
內置 8k×16Bits 的 MTP 程序存儲器(燒錄次數 1000 次)和 128Bytes EEPROM(燒錄次數 10000 次)
896 字節數據存儲器（SRAM）：需要翻頁
43 條指令、8 級存儲堆棧
指令周期為： ICK/4 、 ICK/8 、 ICK/16 、 ICK/32

振蕩器
內置 8MHz/10.5MHz、 4MHz/5.2MHz 振蕩器，Trim 之后精度為±1%，最大不超過±2%
時鐘自帶 LDO 穩壓，可以 Bypass。
內帶 3kHz WDT 振蕩器， TRIM 精度為±10%。
可以外接 32768Hz 晶振作為 RTC 時鐘，支持RTC 功能

外設特性
37個雙向I/O口
10個內部中斷
2個外部中斷
16個具有喚醒功能的輸入口
1路蜂鳴器
2路輸入全差分24Bit Sigma-Delta型ADC
內置溫度傳感器
內置6路單端輸入的10位ADC
具有RTC功能，可以顯示年、月、日、星期、小時、分、秒信息，無鬧鐘功能
2路UART
波特率 115200/57600/19200/9600
1路I2C從機，支持標準模式（100k bit/s）和快速模式（400k bit/s）,支持1.8V-3.6V
1路SPI(帶 Master 和 Slave)，最高通信速率500kHz
內置比較器：用來做電源電壓比較和外部電壓檢測(即LVD功能)
支持 4*20、6*18 點陣 LCD

專用微控制器的特性
上電復位（POR）
上電復位延遲定時器（39ms）
內帶低電壓復位（LVR）
定時器
可編程預分頻的8位的定時器
定時/計數器 1、2、3
可編程預分頻的8位的分頻器
看門狗定時器（3K WDT）

CMOS 技術
電壓工作范圍
DVDD：2.4V~3.6V
AVDD：2.4V~3.6V

低功耗特性
MCU 工作電流
正常模式(工作電壓 3V，27 度)
數字部分 0.46mA@1MHzMCU 時鐘(不開外設)
模擬部分 0.45mA@一般模式模擬部分 0.75mA@性能模式
休眠模式下的電流小于 0.8μA
休眠+WDT 模式下的電流小于 2μA

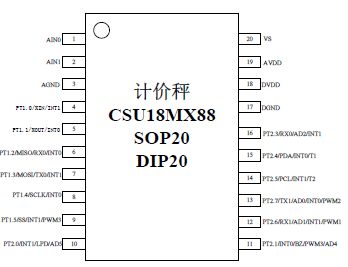

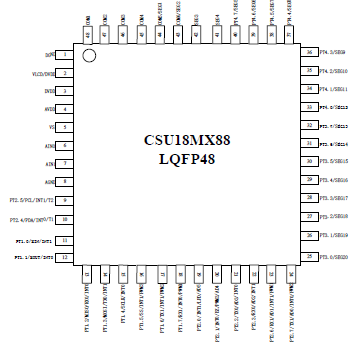

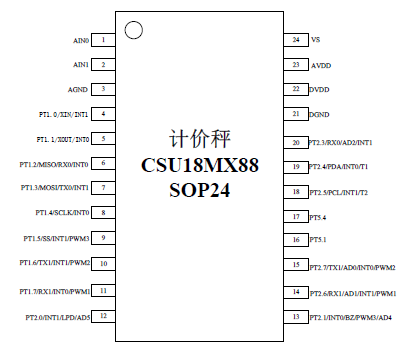

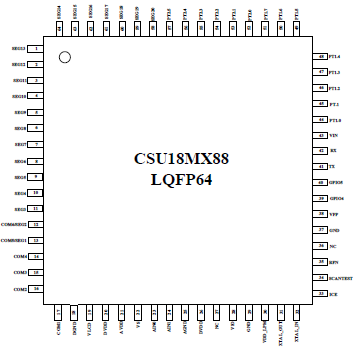

封裝
63pin-die 、 SOP20 、 SOP24 、 LQFP48 、LQFP64
