芯片產品

電子秤芯片--CSU18MB86

CSU18MB86 芯片是一個8 位CMOS 單芯片MCU，內置8k×16 位MTP 程序存儲器 、128 字節EEPROM和488 字節數據存儲器，帶有1 路全差分模擬信號輸入的24 位ADC 和1 路單端模擬信號輸入的10 位ADC，帶有 LED 驅動，最大可以直接驅動56 個發光二極管。

  • 產品描述
  • 規格參數
  • 尺寸圖
  • 資料下載

8 位CMOS 單芯片MCU

內置8k×16 位MTP 程序存儲器

128 字節EEPROM

488 字節數據存儲器

帶有1 路全差分模擬信號輸入的24 位ADC 和1 路單端模擬信號輸入的10 位ADC

帶有 LED 驅動

最大可以直接驅動56 個發光二極管

高性能的 RISC CPU
8 位單片機 MCU
內置 8k×16Bits 的 MTP 程序存儲器(燒錄次數不低于 1000 次)和 128Bytes EEPROM(燒錄次數不低于 10000 次)
488 字節數據存儲器（SRAM）：需要翻頁
43 條指令、8 級存儲堆棧
最快指令周期為：2MHz(默認值)、1MHz、500kHz、250kHz

振蕩器
內置 16MHz 振蕩器
內置 3kHz WDT 振蕩器
可外接 32768Hz 晶振作為 RTC 時鐘

專用微控制器的特性
上電復位（POR）
上電復位延遲定時器（39ms）
內帶低電壓復位（LVR）
定時器
可編程預分頻的 8 位的定時器
定時/計數器
可編程預分頻的 8 位的分頻器
看門狗定時器（3K WDT）

外設特性
最多 15 個雙向 I/O 口
7個內部中斷
2 個外部中斷
7個具有喚醒功能的輸入口
1 路蜂鳴器
1 路輸入全差分 24bit Sigma-Delta 型 ADC
內置溫度傳感器
內置 10 位 ADC，用來測量電池電壓
具有 RTC 功能，可以顯示年、月、日、星期、小時、分、秒信息，無鬧鐘功能
低電壓檢測（LVD）引腳
1路UART，波特率 19200/9600
內置比較器：用來做電源電壓比較和外部電壓檢測(即 LVD 功能)
內置 3.8V Charge pump

功耗特性
MCU工作電流
正常模式 1.2mA@16MHz(工作電壓 3V，指令周期 2MHz)
休眠模式下的電流小于 2μA

CMOS 技術
電壓工作范圍
DVDD 2.4V~3.6V
AVDD 2.4V~3.6V

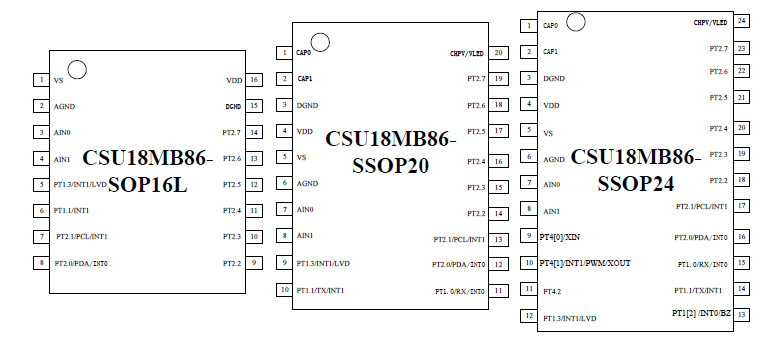

封裝
SOP16L、SSOP20、SSOP24

應用場合
電子衡器
精密測量及控制系統
